导热双面胶在LED散热中的运用 当前位置: 网站首页 > 新闻资讯 > 公司动态

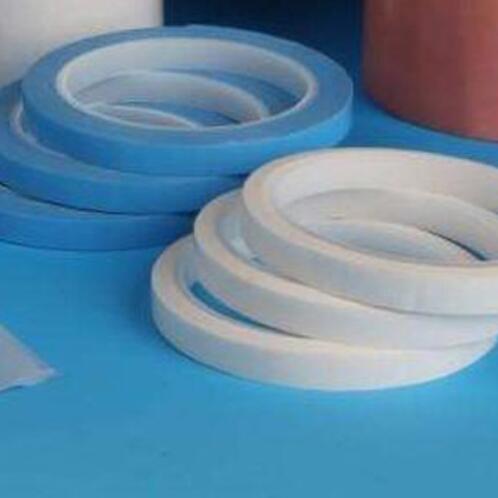

导热双面胶在LED大功率芯片散热中是非常重要的:LED导热双面胶可以根据芯片的大小进行切割,按功率可分为中小功率芯片和大功率芯片。根据客户的要求,可分为单管级、数字级、点阵级和装饰性照明等品种。至于芯片的具体标准尺寸是根据不同芯片制造商的实际生产水平来确定的,没有具体的要求。只要技术过关,芯片就能提高单位输出,降低成本,光电功能就不会改变。

实际上,LED芯片的工作电流与流过芯片的电流密度有关。芯片的小应用电流,芯片的大应用电流,以及它们的单位电流密度大致相同。假设10兆芯片的电流为20 mA,那么4000万芯片的电流可以提高16倍,即320 mA。然而,考虑到导热双面胶的散热是大电流下的第一个问题,其发光功率低于低电流。

另一方面,由于面积的增加,芯片的体积电阻会降低,因此正导轨的电压会降低。"LED大功率白光芯片一般可以在市场上看到四千万左右,所谓的大功率芯片应用电源一般指的是1W以上的电能。由于量子功率一般小于20,大部分电能将转化为热能,因此大功率LED灯芯片具有导热相变糊或热传导双面粘着散热的重要性,折叠芯片具有很大的面积。

众所周知,未来LED的光强将随着芯片结温度的升高而降低,而光效率将下降,这是半导体的固有物理特性随温度的变化而变化。热传导双面胶的应用是十分必要的.只有一部分LED光源不超过温度限制,而LED的光强值在温度恢复后会恢复到原来的水平,也就是说,无论LED工作多长时间,只要初始光强保持不变,就不能被认为是光衰减。LED光衰减是指LED光源因某些数据危害而不再恢复的失效场景,即在LED光源的正常时间内,无损光通量(初始光强)与损耗光通量(衰减不行恢复光强)的比值。
